Υλικό σώματος: | CF8, CF8M, CF3, CF3M, WCB | Δομή: | αυξανόμενος μίσχος |
---|---|---|---|
Πρότυπο: | Ansi | Μέγεθος: | 4 " ~12» |
Θερμοκρασία: | υψηλή θερμοκρασία | Χρώμα: | Ασήμι |
Υψηλό φως: | Πλαστά βάνα Χάλυβα,ανθεκτική βάνα |

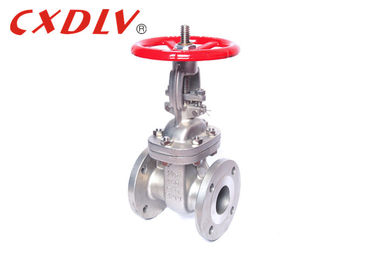

Ansi εύκαμπτη σφηνών πυλών απομόνωση 150 τελών φλαντζών βαλβίδων διπλή κατηγορία
Προδιαγραφές
Εφαρμόσιμα πρότυπα:
- Βαλβίδα πυλών, API600
- Βαλβίδες χάλυβα, ASME B16.34
- Πρόσωπο με πρόσωπο ASME B16.10
- Φλάντζες ASME B16.5/ASME B16.47 τελών
- Άκρες ASME B16.25 συγκόλλησης άκρης
- Επιθεώρηση και δοκιμή API 598
Σειρά μεγέθους:
- 1/2 " ~12»
Εκτίμηση πίεσης:
- CL ASME, 150, 300,
Σειρά θερμοκρασίας:
- -196°C~650°C
Εφαρμογή
Η πύλη της βαλβίδας πυλών έχει δύο σφραγίζοντας πρόσωπα. Τα δύο σφραγίζοντας πρόσωπα της ο συνηθέστερα χρησιμοποιημένης βαλβίδας πυλών σφηνών διαμορφώνουν μια μορφή σφηνών. Η γωνία σφηνών ποικίλλει με τις παραμέτρους βαλβίδων, συνήθως 5º, και η μέση θερμοκρασία δεν είναι τόσο υψηλή όσο 2°52 ". Η πύλη της βαλβίδας πυλών σφηνών μπορεί να γίνει σε ένα σύνολο, αποκαλούμενο άκαμπτη πύλη μπορεί επίσης να γίνει σε μια πύλη που μπορεί να παραγάγει μια παραμόρφωση μικρού ποσού για να βελτιώσει τη δυνατότητα επεξεργασίας της και να αντισταθμίσει την απόκλιση της γωνίας επιφάνειας σφράγισης κατά τη διάρκεια της διαδικασίας κατεργασίας. Ο πίνακας καλείται ελαστικό παραθυρόφυλλο.
ΜΕΓΕΘΟΣ | Λ (RF) | δ | Χ | H1 | W | W1 |
1/2» | 108 | 14 | 195 | / | 120 | / |
3/4» | 117 | 19 | 210 | / | 120 | / |
1» | 127 | 25 | 240 | / | 140 | / |
1 1/4» | 140 | 32 | 300 | / | 180 | / |
1 1/2» | 165 | 38 | 395 | / | 200 | / |
2» | 216 | 51 | 400 | / | 200 | / |
2 1/2» | 241 | 64 | 435 | / | 200 | / |
3» | 283 | 76 | 515 | / | 250 | / |
4» | 305 | 102 | 595 | / | 280 | / |
5» | 381 | 127 | 725 | / | 280 | / |
6» | 403 | 152 | 780 | 820 | 300 | 310 |
8» | 419 | 203 | 975 | 1020 | 350 | 310 |
10» | 457 | 330 | 1150 | 1200 | 400 | 310 |
12» | 502 | 356 | 1380 | 1430 | 450 | 310 |
Χαρακτηριστικό γνώρισμα
1. Σταθερή ποιότητα: εφαρμόστε τον ποιοτικό έλεγχο σε όλη τη διαδικασία, και περιεκτική επιθεώρηση!
2. Λογική τιμή: Αποδοτικός εσωτερικός έλεγχος δαπανών, που μειώνει τις δαπάνες και που ωφελεί τους πελάτες!
3. Γρήγορη παράδοση: προηγμένη γραμμή παραγωγής, ικανοποιητική γυναικεία κάλτσα, μικρότερος χρόνος παράδοσης!
Πρότυπη επιλογή
Βαλβίδα πυλών
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Βαλβίδα Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Ενεργοποιητής | 1) Ενιαίο να ενεργήσει (επιστροφή ανοίξεων) 2) Διπλής ενέργειας | |||
Εξαρτήματα | 1) Διακόπτης ορίου 2) Βαλβίδα σωληνοειδών 3) Φίλτρο 4)Positioner 5) Θερμό εργαλείο |
