Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό σώματος: | CF8, CF8M, CF3, CF3M, WCB | Δομή: | αυξανόμενος μίσχος |
|---|---|---|---|
| Πρότυπο: | GB | Μέγεθος: | DN50~DN60 |
| Θερμοκρασία: | υψηλή θερμοκρασία | Χρώμα: | Ασήμι |
| Υψηλό φως: | Πλαστά βάνα Χάλυβα,βιομηχανική πύλη βαλβίδα |
||

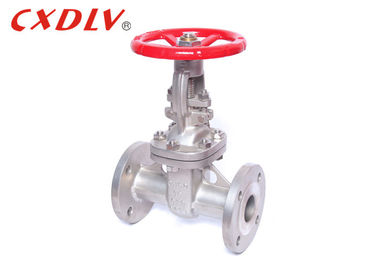

Το μέταλλο κάθισε το βαλμένο φλάντζα ανοξείδωτο βαλβίδων πυλών CF8/CF3 για το πετρέλαιο αερίου
Προδιαγραφές
Εφαρμόσιμα πρότυπα:
- ΠΡΟΣΩΠΟ ΜΕ ΠΡΌΣΩΠΟ ΔΙΑΣΤΑΣΗ: GB/T 12221
- ΔΙΑΣΤΑΣΗ ΦΛΑΝΤΖΩΝ ΤΕΛΩΝ: GB/T 9113
- DESING: ANSI B16.34
- ΔΟΚΙΜΗ: API598
Σειρά μεγέθους:
- DN15~DN300
Εκτίμηση πίεσης:
- PN16~PN40
Σειρά θερμοκρασίας:
- -196°C~650°C
Εφαρμογή
Η βαλβίδα πυλών αναφέρεται σε μια βαλβίδα στην οποία οι κινήσεις μελών κλεισίματος (πύλη) στην κάθετη κατεύθυνση της κεντρικής γραμμής της μετάβασης. Η βαλβίδα πυλών μπορεί μόνο να χρησιμοποιηθεί για το πλήρες άνοιγμα και το πλήρες κλείσιμο καθ'οδόν, και δεν μπορεί να ρυθμιστεί και. Η βαλβίδα πυλών είναι ένα είδος βαλβίδας με ένα ευρύ φάσμα της χρήσης. Χρησιμοποιείται επίσης για την τέμνουσα συσκευή με μια διάμετρο DN ≥ 50mm. Μερικές φορές η τέμνουσα συσκευή με τη μικρή διάμετρο χρησιμοποιεί επίσης τη βαλβίδα πυλών. Η ελαστική βαλβίδα πυλών καθισμάτων σφραγίζοντας (μαλακή σφραγίζοντας βαλβίδα πυλών) που αναπτύσσεται τα τελευταία χρόνια. Με την καλύτερη απόδοση σφράγισης, είναι η πρώτη επιλογή για την προστασία του περιβάλλοντος, την παροχή νερού και τη βιομηχανία αποξηράνσεων.
| DN | Λ | Δ | D1 | D2 | BF | ζ-φd | Χ |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
| 250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
Χαρακτηριστικό γνώρισμα
1. Ελαφρύς: Το σώμα αποτελείται από τον αρίστης ποιότητας όλκιμο σίδηρο, ο οποίος είναι για τον αναπτήρα 20%~30% από τις παραδοσιακές βαλβίδες πυλών. Είναι εύκολο να εγκαταστήσει και να διατηρήσει.
2. Με επίπεδο πυθμένα πύλη: Οι παραδοσιακές βαλβίδες πυλών κατατίθενται συχνά στο αυλάκι του κατώτατου σημείου βαλβίδων λόγω των ξένων αντικειμένων όπως οι πέτρες, οι ξύλινοι φραγμοί, το τσιμέντο, η αρχειοθέτηση σιδήρου, τα συντρίμμια, κ.λπ. αφότου πλένεται το νερό, το οποίο είναι εύκολο να κλειθεί και να διαμορφώσει μια διαρροή. Το κατώτατο σημείο της ελαστικής βαλβίδας πυλών καθισμάτων σφραγίζοντας υιοθετεί το ίδιο σχέδιο επίπεδων κατώτατων σημείων με τη μηχανή υδροσωλήνων, η οποία δεν είναι εύκολο να προκαλεσθεί τη συσσώρευση συντριμμιών, έτσι ώστε το ρευστό είναι ανεμπόδιστο.
Πρότυπη επιλογή
Βαλβίδα πυλών
| Πρότυπα | Ansi | ΜΒ | JIS | DIN |
| Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Βαλβίδα Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Ενεργοποιητής | 1) Ενιαίο να ενεργήσει (επιστροφή ανοίξεων) 2) Διπλής ενέργειας | |||
| Εξαρτήματα | 1) Διακόπτης ορίου 2) Βαλβίδα σωληνοειδών 3) Φίλτρο 4)Positioner 5) Θερμό εργαλείο | |||
