Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικό σώματος: | SUS304 | Υλικό καθισμάτων: | ptfe |
---|---|---|---|
Δομή: | Διπλός εκκεντρικός | Πρότυπο: | GB |
Μέγεθος: | DN300 | Μέσο: | Αέριο ελαίου νερού |
Υψηλό φως: | Wafer βαλβίδα τύπου πεταλούδας Τύπος,βαλβίδα πεταλούδων ύφους γκοφρετών |

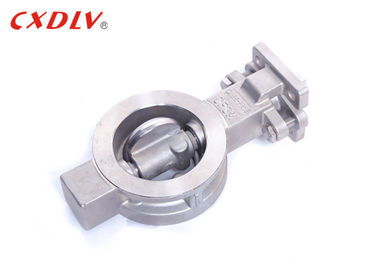

Το διπλό εργαλείο τελών φλαντζών βαλβίδων πεταλούδων γκοφρετών αερίου ελαίου νερού που χρησιμοποιείται για
Προδιαγραφές
1. Εφαρμόσιμα πρότυπα:
* Σχέδιο και κατασκευή: GB/T12238-2005
* Σύνδεση: JB/T79- 94(2)
* Πρόσωπο με πρόσωπο διάσταση: GB/T 12221(20)
* Δοκιμή και επιθεώρηση: JB/T9092-1999
2. Σειρά μεγέθους:
- DN50~DN500
3. Εκτίμηση πίεσης:
- PN16~PN40
4.Temperature σειρά:
- -20°C~185°C
Εφαρμογή
Η βαλβίδα πεταλούδων, επίσης γνωστή ως βαλβίδα χτυπημάτων, είναι μια απλή ρυθμίζοντας βαλβίδα. Η βαλβίδα πεταλούδων που μπορεί να χρησιμοποιηθεί για τον έλεγχο μετατροπής των χαμηλής πιέσεως μέσων μέσων σωληνώσεων ότι το κλείνοντας μέλος (βαλβίδα ή δίσκος) είναι ένας δίσκος που περιστρέφεται γύρω από τον άξονα βαλβίδων για να επιτύχει το άνοιγμα και το κλείσιμο. ένα είδος βαλβίδας.
Ο δίσκος της βαλβίδας πεταλούδων τοποθετείται στην κατεύθυνση διαμέτρων του σωλήνα. Η βαλβίδα πεταλούδων είναι απλή στη δομή, μικρή σε μέγεθος και ελαφριά σε βάρος. Το αποτελείται από μόνο μερικά μέρη, και μπορεί να ανοίξουν γρήγορα και να κλείσουν με μόνο να περιστραφεί 90°. Η λειτουργία είναι απλή, και η βαλβίδα έχει τα καλά ρευστά χαρακτηριστικά ελέγχου. Όταν η βαλβίδα πεταλούδων είναι στην πλήρως ανοικτή θέση, το πάχος του δίσκου είναι η μόνη αντίσταση όταν διατρέχει το μέσο του σώματος βαλβίδων, έτσι η πτώση πίεσης που παράγεται από τη βαλβίδα είναι μικρή, έτσι έχει τα καλύτερα χαρακτηριστικά ελέγχου ροής.
DN | Λ | Γ | Υ | Ε | Γ |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
Δύναμη
1. Η βαλβίδα πεταλούδων μπορεί να μεταφέρει τη λάσπη και να συσσωρεύσει το λιγότερο ποσό υγρού στο στόμα σωλήνων. Μια καλή σφραγίδα μπορεί να επιτευχθεί στη χαμηλή πίεση. Η εκτέλεση ρύθμισης είναι καλή.
2. Το βελτιωμένο σχέδιο του πιάτου πεταλούδων, η ρευστή απώλεια αντίστασης είναι μικρό, μπορεί να περιγραφεί ως προϊόν εξοικονόμησης ενέργειας.
Πρότυπη επιλογή
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών |
