Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό σώματος: | ανοξείδωτο/wcb | Δομή: | Διπλός-εκκεντρικός |
|---|---|---|---|
| Πρότυπο: | Ansi | Μέγεθος: | 6» |
| Μέσο: | Αέριο ελαίου νερού | Σύνδεση: | Τύπος γκοφρετών |
| Υψηλό φως: | Wafer βαλβίδα τύπου πεταλούδας Τύπος,Wafer βαλβίδα πεταλούδα |
||

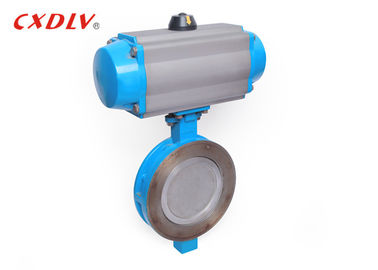

Μαλακές βαλβίδες πεταλούδων γκοφρετών καθισμάτων πνευματικές ωθημένες πρότυπα Ansi/ΜΒ 4 ίντσας
Προδιαγραφές
1. Εφαρμόσιμα πρότυπα:
* Σχέδιο και κατασκευή: ASTM A351 304
* Σύνδεση: JB/T79- 94(2)
* Πρόσωπο με πρόσωπο διάσταση: ANSI/ASME B16.5
* Δοκιμή και επιθεώρηση: API STD598-84
2. Σειρά μεγέθους:
- 1/2 " ~24»
3. Εκτίμηση πίεσης:
- 150LB~600LB
4. Σειρά θερμοκρασίας:
- -20°C~185°C
Εφαρμογή
Η ηλεκτρική βαλβίδα πεταλούδων ρύθμισης είναι ένας τύπος ηλεκτρικής βαλβίδας και ηλεκτρικής βαλβίδας ελέγχου. Οι κύριες μέθοδοι σύνδεσης είναι: τύπος φλαντζών και τύπος γκοφρετών, οι οποίοι είναι σημαντικές μονάδες εκτέλεσης στον τομέα του βιομηχανικού ελέγχου αυτοματοποίησης. Δύο σημαντικά σημεία για την εγκατάσταση της ηλεκτρικής βαλβίδας πεταλούδων ρύθμισης: η θέση εγκαταστάσεων, το ύψος, και η κατεύθυνση κολπίσκων και εξόδου πρέπει να καλύψουν τις απαιτήσεις σχεδίου. Σημειώστε ότι η κατεύθυνση της ροής μέσων πρέπει να είναι σύμφωνη με την κατεύθυνση του βέλους που χαρακτηρίζεται στο σώμα βαλβίδων, και η σύνδεση πρέπει να είναι σταθερή και σφιχτή. Η ηλεκτρική βαλβίδα πεταλούδων ρύθμισης πρέπει να επιθεωρηθεί ενώπιον της εγκατάστασης. Η πινακίδα της βαλβίδας πρέπει να συμμορφωθεί με το τρέχον εθνικό τυποποιημένο «γενικό σημάδι» GB12220 βαλβίδων.
| ΜΕΓΕΘΟΣ | Λ | Γ | Υ | Ε | Γ |
| 2» | 43 | 96 | 50 | 38 | 124 |
| 2 1/2» | 49 | 119 | 48 | 59 | 194 |
| 3» | 49 | 132 | 74 | 73 | 203 |
| 4» | 54 | 157 | 97 | 95 | 216 |
| 5» | 64 | 186 | 111 | 111 | 217 |
| 6» | 57 | 216 | 146 | 142 | 235 |
| 8» | 64 | 270 | 194 | 188 | 270 |
| 10» | 71 | 324 | 243 | 236 | 329 |
| 12» | 81 | 381 | 289 | 282 | 357 |
Δύναμη
Ο μίσχος βαλβίδων είναι μια δομή μέσω-ράβδων. Μετά από να αποσβήσει και να μετριάσει την επεξεργασία, έχει τις καλές περιεκτικές μηχανικές ιδιότητες, την αντίσταση διάβρωσης και την αντίσταση γρατσουνιών. Όταν τη βαλβίδα πεταλούδων ανοίγουν και κλείνουν, ο μίσχος βαλβίδων περιστρέφεται μόνο και δεν εκτελεί τη λειτουργία ανύψωσης. Η συσκευασία του μίσχου βαλβίδων δεν είναι εύκολο να σπαστεί και η σφράγιση είναι αξιόπιστη. Καθορίζεται με την καρφίτσα κώνων του πιάτου πεταλούδων, και το overhanging τέλος σχεδιάζεται για να αποτρέψει δακτυλογραφεί διάτρηση-έξω, ώστε να αποτρέψει το μίσχο βαλβίδων από την κατάρρευση όταν σπάζουν τυχαία το μίσχο βαλβίδων και το πιάτο πεταλούδων.
Πρότυπη επιλογή
| Πρότυπα | Ansi | ΜΒ | JIS | DIN |
| Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών | |||
