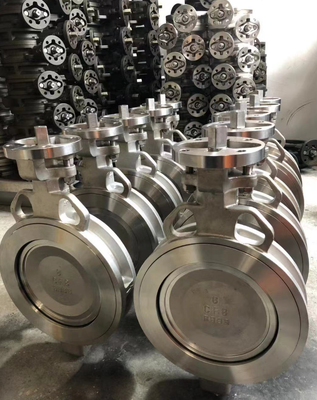

Διπλή εκκεντρική βαλβίδα πεταλούδας υψηλών επιδόσεων από ανοξείδωτο χάλυβα τύπου JIS10K/ANSI150LB
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | CXDLV |
| Πιστοποίηση: | CE&ISO |
| Αριθμό μοντέλου: | D73F |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 τεμ |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Κατάλληλες θήκες από κόντρα πλακέ σύμφωνα με διαφορετική δομή βαλβίδων |
| Χρόνος παράδοσης: | 5 ~ 25 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Δυνατότητα προσφοράς: | 500pcs/mon |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό σώματος: | SUS304/A216 WCB | Υλικό καθίσματος: | EPDM |
|---|---|---|---|
| Δομή: | Διπλό Εκκεντρικό | Πρότυπο: | JIS10K/ANSI150LB/PN10/PN16 |
| ΜΕΓΕΘΟΣ: | DN150 | Μέσον: | Αέριο πετρελαίου |
| Επισημαίνω: | βαλβίδα πεταλούδας από ανοξείδωτο χάλυβα,διπλή εκκεντρική βαλβίδα πεταλούδας JIS10K,βαλβίδα πεταλούδας υψηλής απόδοσης ANSI150LB |
||
Περιγραφή προϊόντων

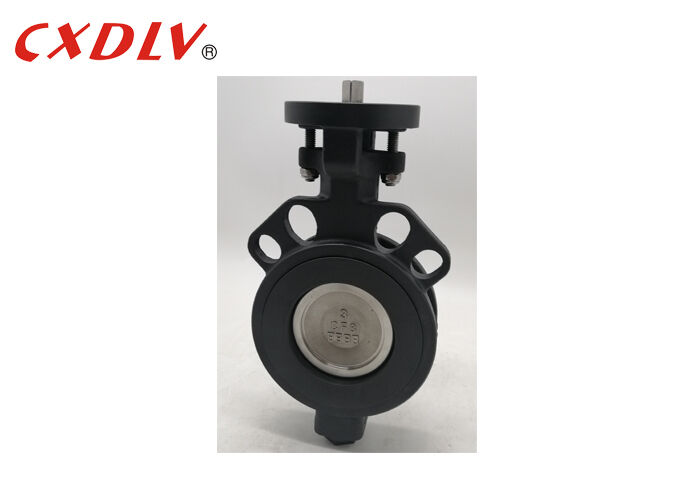

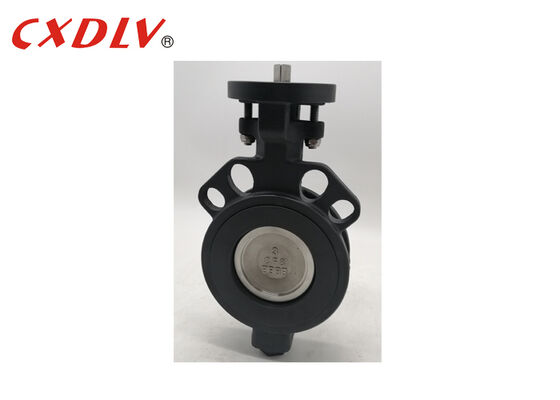

Βαλβίδα πεταλούδας υψηλής απόδοσης διπλής εκκεντρικότητας από ανοξείδωτο χάλυβα τύπου Wafer JIS10K/ANSI150LB
Προδιαγραφές
1. Εφαρμοστέα Πρότυπα:
* Σχεδιασμός και Κατασκευή: GB/T12238-2005
* Σύνδεση: JB/T79-94(2)
* Διαστάσεις πρόσωπο με πρόσωπο: GB/T12221(20)
* Δοκιμή και Επιθεώρηση: JB/T9092-1999
2. Εύρος μεγεθών:
- DN50~DN500
3. Βαθμολογία πίεσης:
- PN16~PN40, JIS10K, ANSI150LB
4. Εύρος θερμοκρασίας:
- -20°C~185°C
Εφαρμογή
Η βαλβίδα πεταλούδας, γνωστή και ως βαλβίδα πτερυγίου, είναι μια απλή ρυθμιστική βαλβίδα. Η βαλβίδα πεταλούδας που μπορεί να χρησιμοποιηθεί για τον έλεγχο μεταγωγής του μέσου αγωγού χαμηλής πίεσης σημαίνει ότι το κλείσιμο (βαλβίδα ή δίσκος) είναι ένας δίσκος που περιστρέφεται γύρω από τον άξονα της βαλβίδας για να επιτευχθεί άνοιγμα και κλείσιμο. Ένα είδος βαλβίδας.
Ο δίσκος της βαλβίδας πεταλούδας είναι τοποθετημένος στην κατεύθυνση της διαμέτρου του σωλήνα. Η βαλβίδα πεταλούδας είναι απλή σε δομή, μικρή σε μέγεθος και ελαφριά σε βάρος. Αποτελείται μόνο από λίγα μέρη και μπορεί να ανοίξει και να κλείσει γρήγορα περιστρέφοντας μόνο 90°. Η λειτουργία είναι απλή και η βαλβίδα έχει καλά χαρακτηριστικά ελέγχου ρευστού. Όταν η βαλβίδα πεταλούδας βρίσκεται στην πλήρως ανοιχτή θέση, το πάχος του δίσκου είναι η μόνη αντίσταση όταν το μέσο ρέει μέσω του σώματος της βαλβίδας, επομένως η πτώση πίεσης που δημιουργείται από τη βαλβίδα είναι μικρή, επομένως έχει καλύτερα χαρακτηριστικά ελέγχου ροής.
| DN | L | C | Y | E | G |
| 50 | 43 | 96 | 50 | 38 | 124 |
| 65 | 49 | 119 | 48 | 59 | 194 |
| 80 | 49 | 132 | 74 | 73 | 203 |
| 100 | 54 | 157 | 97 | 95 | 216 |
| 125 | 64 | 186 | 111 | 111 | 217 |
| 150 | 57 | 216 | 146 | 142 | 235 |
| 200 | 64 | 270 | 194 | 188 | 270 |
| 225 | 71 | 324 | 243 | 236 | 329 |
| 300 | 81 | 381 | 289 | 282 | 357 |
Αντοχή
1. Η βαλβίδα πεταλούδας μπορεί να μεταφέρει τη λάσπη και να συσσωρεύσει τη μικρότερη ποσότητα υγρού στο στόμιο του σωλήνα. Μια καλή στεγανοποίηση μπορεί να επιτευχθεί σε χαμηλή πίεση. Η απόδοση ρύθμισης είναι καλή.
2. Ο βελτιωμένος σχεδιασμός της πλάκας πεταλούδας, η απώλεια αντίστασης ρευστού είναι μικρή, μπορεί να περιγραφεί ως ένα προϊόν εξοικονόμησης ενέργειας.
Επιλογή μοντέλου
| Πρότυπο | ANSI | GB | JIS | DIN |
| Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Υλικό | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Μοντέλο | 1) Μοντέλο υψηλής πλατφόρμας 2) Μοντέλο λαβής | |||
