Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικό σώματος: | CF8 | Υλικό καθισμάτων: | ptfe |
---|---|---|---|
Δομή: | Διπλός εκκεντρικός | Πρότυπο: | GB |
Μέγεθος: | DN150 | Μέσο: | Αέριο ελαίου νερού |
Υψηλό φως: | Wafer βαλβίδα τύπου πεταλούδας Τύπος,Wafer βαλβίδα πεταλούδα |

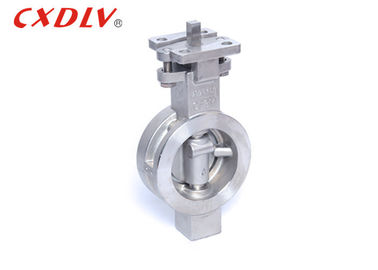

Ανοξείδωτο διπλό εκκεντρικό ΜΒ PN16 βαλβίδων πεταλούδων γκοφρετών υψηλής επίδοσης
Προδιαγραφές
1. Εφαρμόσιμα πρότυπα:
* Σχέδιο και κατασκευή: GB/T12238-2005
* Σύνδεση: JB/T79- 94(2)
* Πρόσωπο με πρόσωπο διάσταση: GB/T 12221(20)
* Δοκιμή και επιθεώρηση: JB/T9092-1999
2. Σειρά μεγέθους:
- DN50~DN500
3. Εκτίμηση πίεσης:
- PN16~PN40
4. Σειρά θερμοκρασίας:
- -20°C~185°C
Εφαρμογή
Οι βαλβίδες πεταλούδων υψηλής επίδοσης είναι πρότυπα σε πολλές βιομηχανίες συμπεριλαμβανομένης της θέρμανσης, του εξαερισμού και του κλιματισμού, της ηλεκτρικής παραγωγής, της επεξεργασίας υδρογονανθράκων, του νερού και της κατεργασίας ύδατος αποβλήτων, και της θαλάσσιας και εμπορικής ναυπηγικής.
DN | Λ | Γ | Υ | Ε | Γ |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
Δύναμη
1. Το πιάτο πεταλούδων οδηγείται από το μίσχο βαλβίδων. Εάν περιστρέφεται μέσω 90°, το μπορεί να ανοίξουν και να κλείσουν μιά φορά. Με την αλλαγή της γωνίας εκτροπής του δίσκου, η ροή του μέσου μπορεί να ελεγχθεί.
2. Συνθήκες εργασίας και μέσο: Η βαλβίδα πεταλούδων είναι κατάλληλη για τα διάφορα διαβρωτικά και non-corrosive ρευστά στα συστήματα εφαρμοσμένης μηχανικής όπως ο φούρνος, το αέριο, το φυσικό αέριο, το υγροποιημένο αέριο πετρελαίου, το αέριο πόλεων, ο καυτός και κρύος αέρας, ο χημικός οσμηρός και η ηλεκτρική παραγωγή, η παροχή νερού κτηρίου και η αποξήρανση, κ.λπ. Στο σωλήνα του μέσου, που χρησιμοποιείται για να ρυθμίσει και να κόψει τη ροή του μέσου.
Πρότυπη επιλογή
Πρότυπα | Ansi | ΜΒ | JIS | DIN |
Πίεση | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Πρότυπο | 1) Υψηλό πρότυπο πλατφορμών 2) Πρότυπο λαβών |
